G7A-GNSS模组

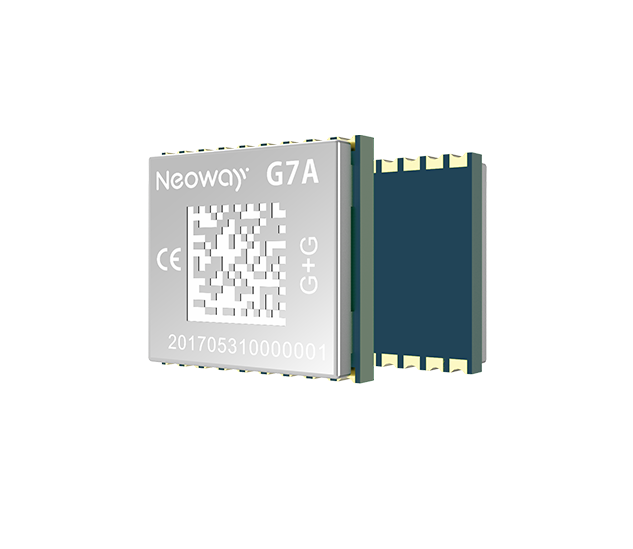

G7A

G7A是一款支持 BDS B1/GPS L1/GLONASS L1 等频点导航定位模组，并支持多频联合定位和单频定位。超小尺寸仅10.6 mm x 9.7 mm x 2.2 mm，非常适用于对尺寸有严格要求的工业应用场景。采用18-pin LCC封装，方便贴片工艺。 G7A采用基带+射频一体芯片，为车载、船载、手持及穿戴等导航定位终端产品的制造提供了高灵敏度、低功耗、低成本的定位/导航解决方案。

在线提问文档下载

产品参数

频段	GPS L1/BDS B1/GLONASS L1
工作电压	VBAT 2.7 V ~ 3.6 V，TYP.3.3 V VDD_IO 2.7 V ~ 3.6 V，TYP.3.3 V VBCKUP 1.4 V ~3.6 V，TYP.: 3.3 V
尺寸	10.6 mm × 9.7 mm × 2.2 mm
封装	18-pin LCC
接口	UART x 1 1PPS x 1 RESERVED x 5 V_BACKUP
功耗	捕获 30 mA @3.3 V 跟踪 28 mA @3.3 V 待机 10 uA @3.3 V
ESD性能	VBAT: ±8 kV/±15 kV GND: ±8 kV/±15 kV ANT: ±8kV/±15kV 屏蔽盖:±8 kV/±15 kV UART:±2 kV/±4 kV 其他: ±2 kV/±4 kV
灵敏度	冷启动捕获 -148 dBm 热启动捕获 -156 dBm 重捕获 -160 dBm 追踪 -162 dBm
工作温度	-40°C~+85°C
存储温度	-50°C~+125°C
认证	CE, RoHS, REACH
